Dal manuale illustrato alla dimostrazione in movimento. Per ITS Todini abbiamo realizzato le istruzioni di montaggio Idealite e il tutorial in animazione 3D, coordinando disegni, sequenza delle operazioni e punti di vista.

Committente

ITS Todini

Formato

Tutorial operativo · Animazione 3D

Procedure

Montaggio Idealite · Smontaggio IDEA

Produzione

CommunicAnimation

GUARDA IL PROGETTO

Il filmato realizzato

L’ESIGENZA

Rendere leggibile una procedura, fino ai dettagli

Il montaggio di una cassetta da incasso richiede di riconoscere componenti e raccordi, orientare i pezzi e seguire un ordine preciso. Per Idealite abbiamo lavorato su due strumenti coordinati: le istruzioni illustrate e il tutorial 3D.

Il manuale organizza la procedura in tavole numerate. Viste d’insieme, dettagli e frecce aiutano a distinguere le operazioni sul telaio, i collegamenti e le fasi che precedono la chiusura della parete.

LE ISTRUZIONI

Disegnare l’azione prima di animarla

Le tavole realizzate da CommunicAnimation mostrano le diverse modalità di installazione, i fissaggi e i collegamenti. Le parti coinvolte vengono evidenziate in azzurro; le frecce indicano inserimenti, rotazioni e successione dei gesti.

Nei passaggi più densi cambiano la scala e il punto di vista: un’inquadratura generale orienta, un dettaglio ravvicinato chiarisce un raccordo o una regolazione. Le quattro tavole riportate sotto permettono di osservare questo lavoro su una parte ampia della procedura.

IL TUTORIAL

Dare tempo e movimento alle operazioni

L’animazione 3D porta la procedura nel tempo: ogni componente entra nella sequenza, il movimento mostra come viene posizionato e l’inquadratura accompagna il passaggio da una fase alla successiva.

Il video e il manuale rispondono a due modalità di consultazione complementari. Il filmato permette di seguire lo svolgimento dell’azione; le tavole mantengono disponibili i riferimenti illustrati da rileggere durante il lavoro.

DUE PROCEDURE

Montaggio Idealite e smontaggio IDEA

Il montaggio Idealite è il filmato principale di questa scheda. Il progetto comprende anche il tutorial dedicato allo smontaggio della cassetta IDEA, disponibile più sotto.

Sono interventi su due prodotti distinti, raccontati attraverso lo stesso obiettivo di comunicazione: rendere riconoscibili gli elementi e leggibile la sequenza operativa.

ALTRI VIDEO DEL PROGETTO

IDEA · Il tutorial di smontaggio

Accanto al montaggio Idealite, il progetto comprende il tutorial di smontaggio della cassetta IDEA. Un secondo esempio di come l’animazione 3D renda chiara la successione delle operazioni su un prodotto diverso.

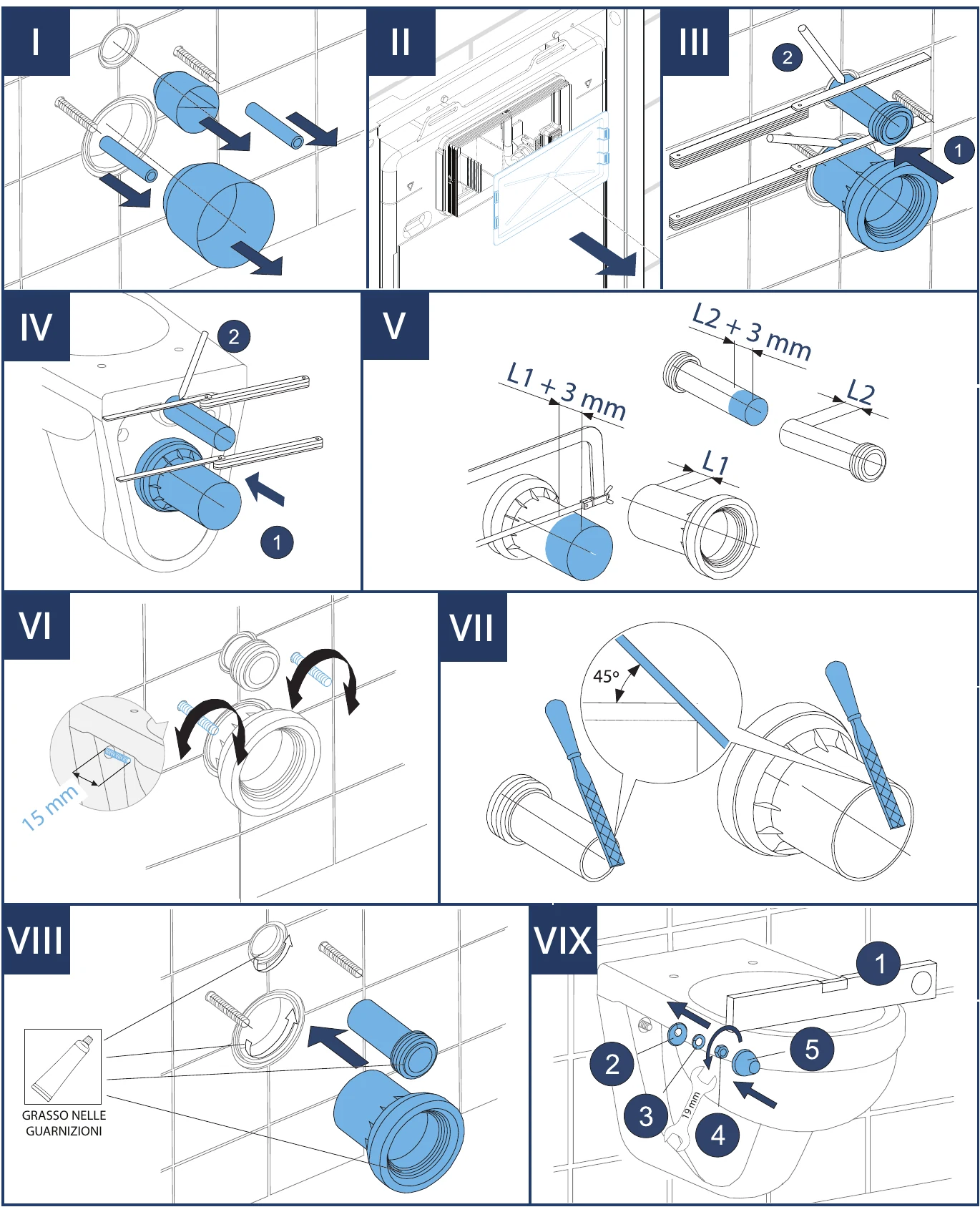

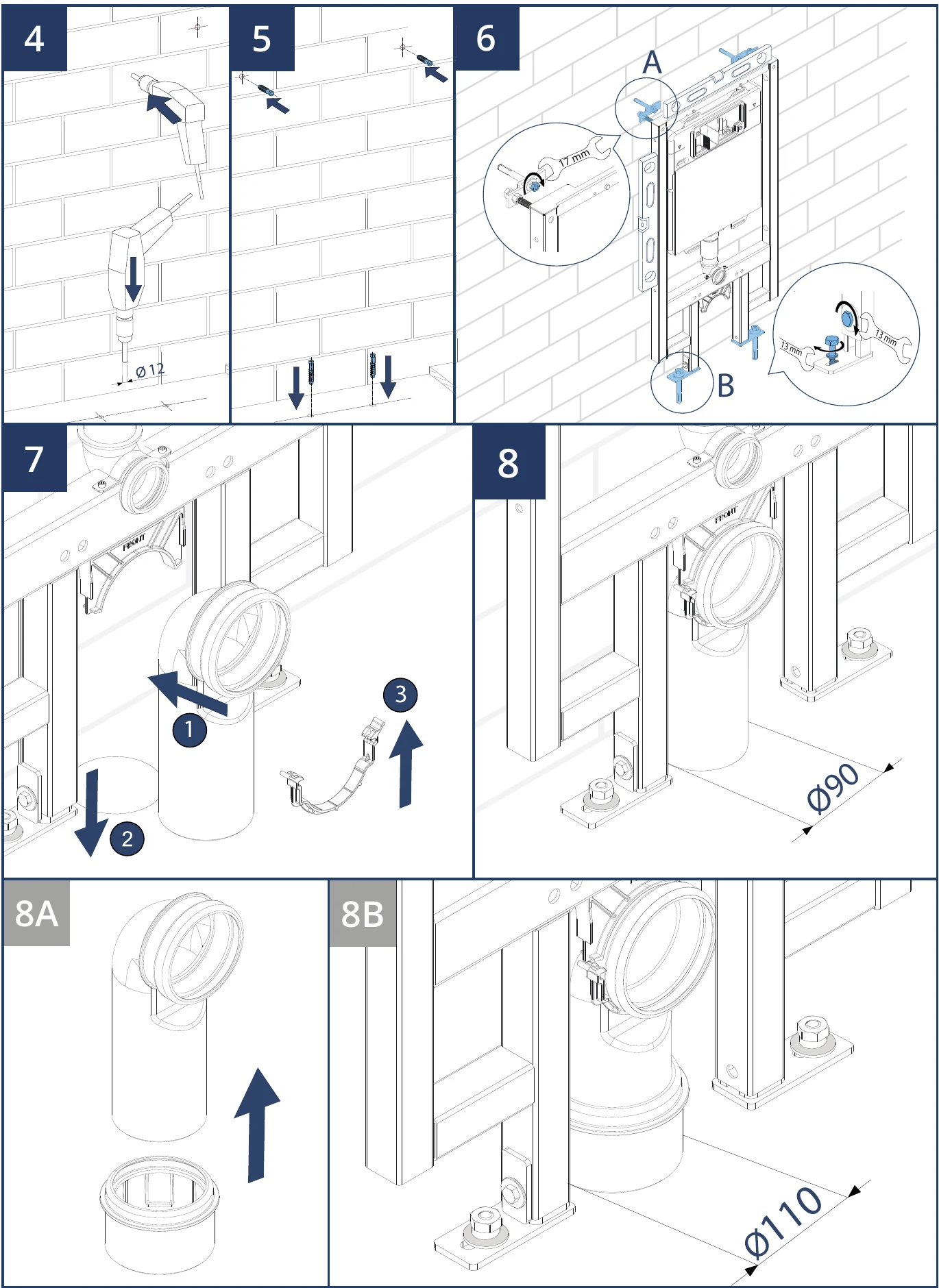

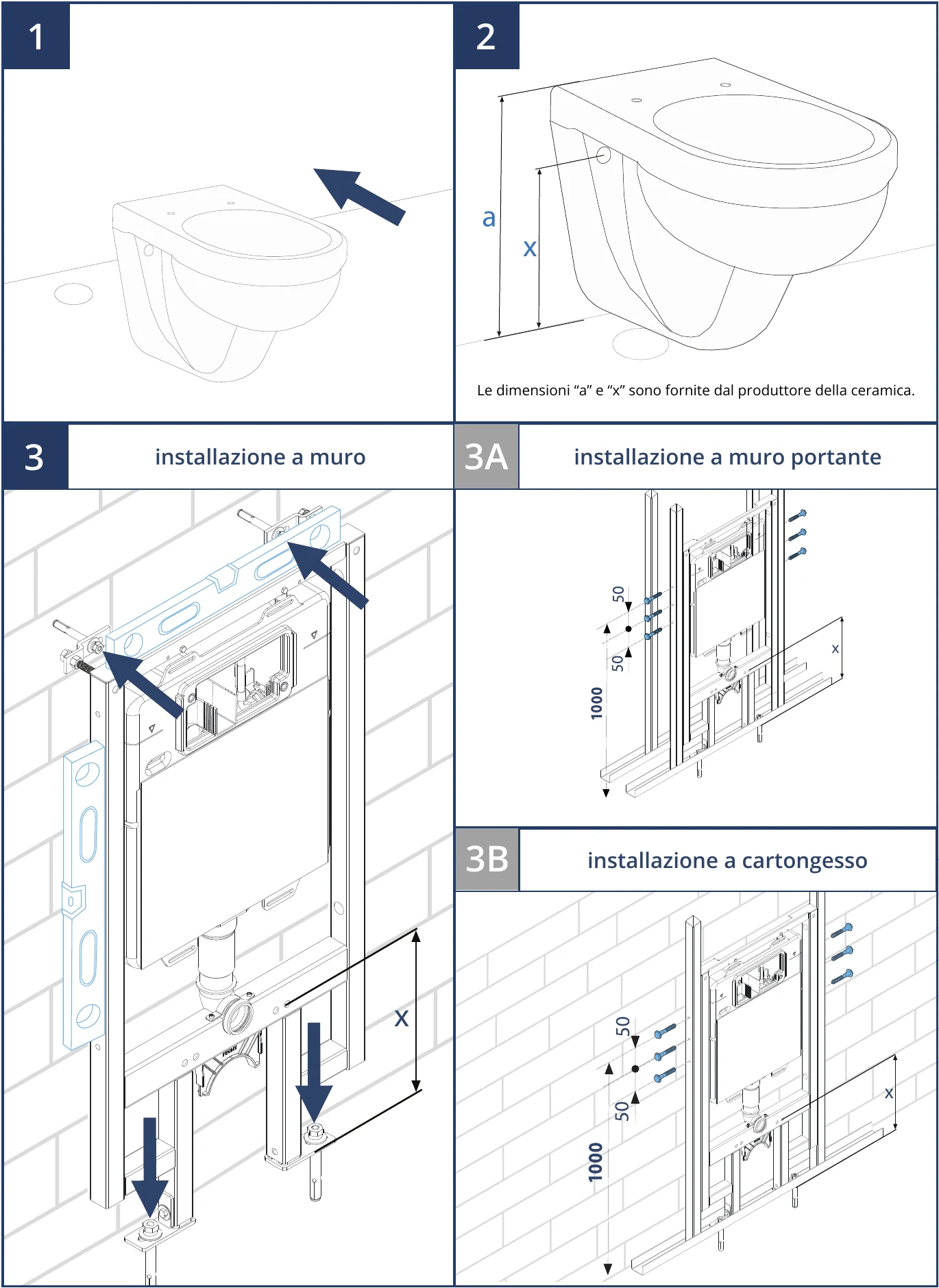

Le istruzioni illustrate, da vicino

Quattro tavole del manuale Idealite mostrano lo sviluppo della procedura: dall’installazione del telaio ai collegamenti finali. Ogni immagine si può aprire a dimensione intera.
