DRAG: spiegare ciò che accade dentro una valvola
Un video tecnico costruito per accompagnare lo sguardo dall’esterno del componente ai percorsi interni del fluido. Sezioni, dettagli e grafica trasformano la tecnologia DRAG in una spiegazione visiva.
Committente: IMI CCI · Produzione: CommunicAnimation · Formato: animazione 3D con grafica tecnica
L’ESIGENZA
Rendere leggibile una geometria nascosta
Il funzionamento della tecnologia DRAG dipende da ciò che avviene all’interno della valvola. Mostrare soltanto il componente dall’esterno avrebbe lasciato nascosto il passaggio centrale della spiegazione: il percorso del fluido attraverso la struttura interna.
Il video doveva guidare chi guarda dal prodotto al suo principio di funzionamento, mantenendo un collegamento chiaro fra componenti, percorsi e informazioni tecniche.
LA SCELTA VISIVA
Dal componente al percorso del fluido
Abbiamo costruito una progressione di viste, sezioni e dettagli. Il 3D permette di entrare nel componente e di isolare le parti che, in ogni passaggio, aiutano a capire il funzionamento.
Il movimento della camera, le frecce e la grafica accompagnano la spiegazione nel tempo. Il modello dà forma alla geometria; l’animazione stabilisce che cosa osservare e in quale sequenza.
DENTRO LA LAVORAZIONE
Lo storyboard, prima dell’animazione
Gli estratti originali mostrano due passaggi della progettazione visiva: la spiegazione dei percorsi interni e la sezione del componente. Le inquadrature erano già organizzate nello storyboard, insieme alla voce e alla numerazione delle scene.
Il percorso del fluido

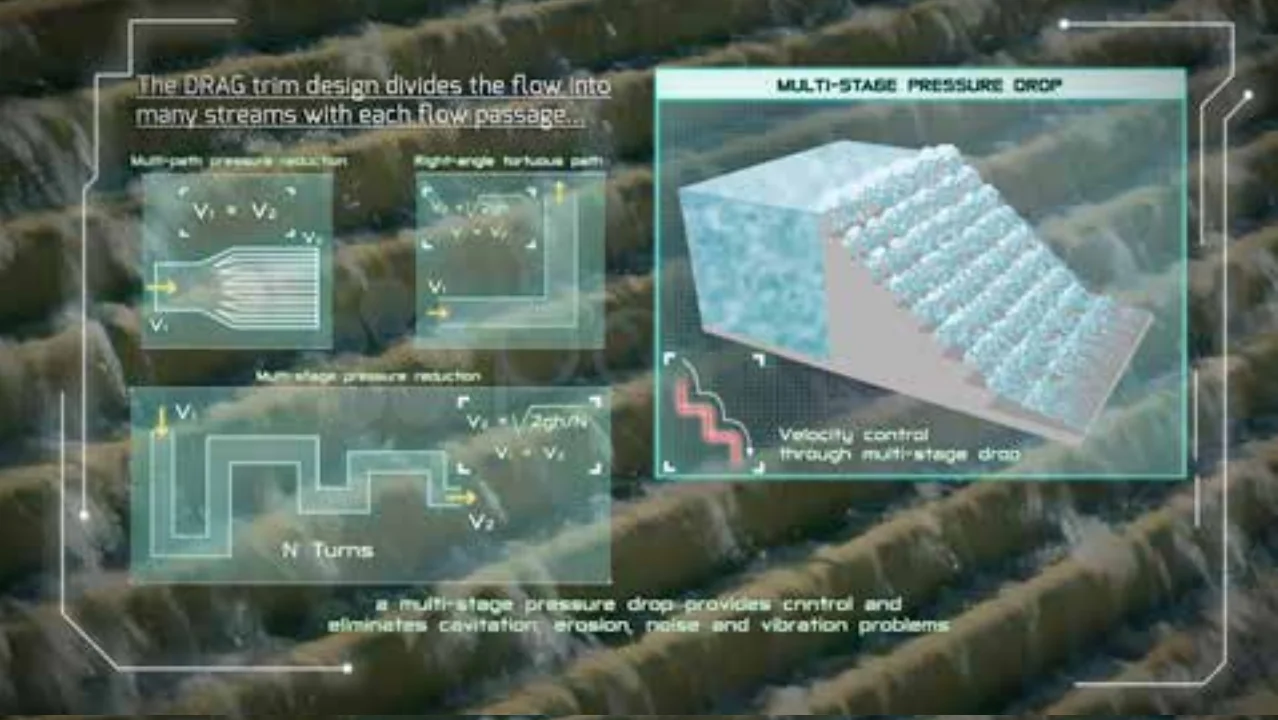

Il pannello 18 organizza la spiegazione dei percorsi interni: suddivisione del flusso, svolte e grafica di supporto.
La sezione della valvola

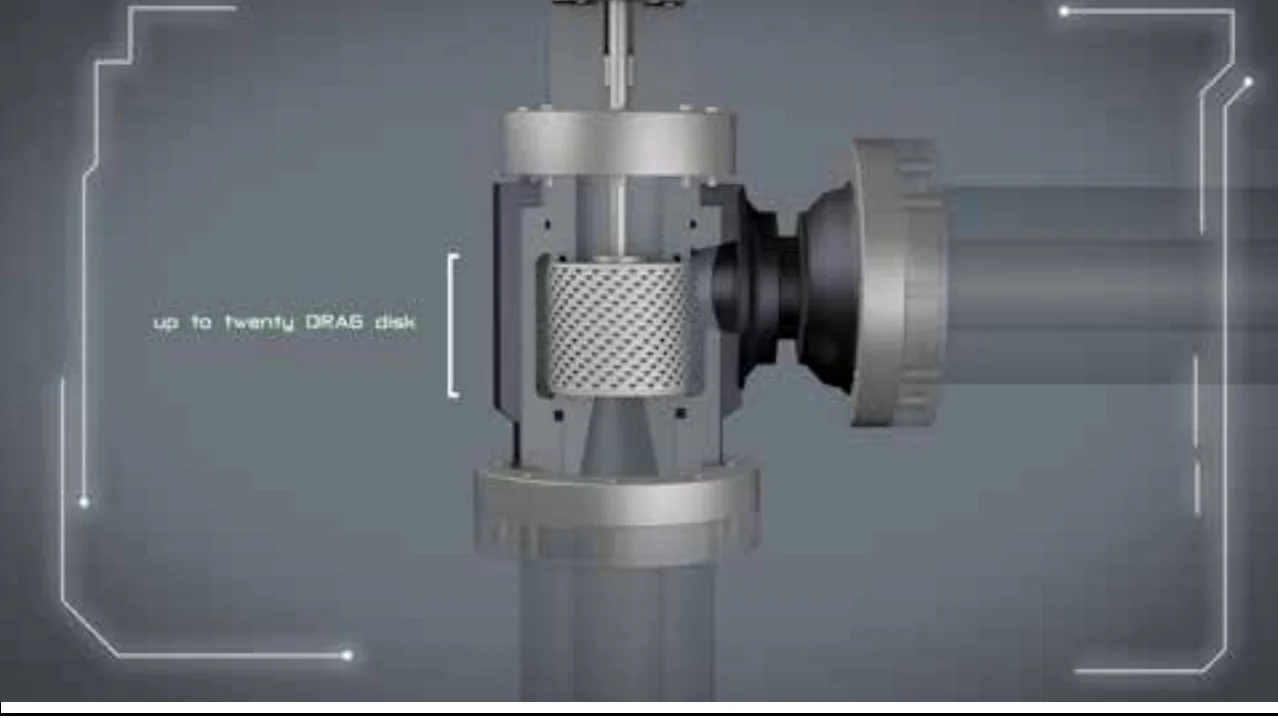

Il pannello 22 porta lo sguardo dentro il componente. La sezione rende visibili i dischi e la loro posizione nella valvola.
Estratti dei pannelli 18 e 22, pagina 2 della seconda parte dello storyboard CCI Valve DRAG. Documento di lavorazione del 2014; sono riprodotte soltanto le caselle illustrate.
Un contenuto tecnico consultabile nel tempo
Il filmato è disponibile sul canale ufficiale IMI Process Automation e ha superato le 43 mila visualizzazioni pubbliche. La pubblicazione continua a offrire un punto di accesso alla spiegazione della tecnologia.
Il caso mostra il valore di un video industriale costruito intorno a un funzionamento preciso: permette di vedere ciò che il prodotto, dall’esterno, non rivela.
Fonte: canale YouTube IMI Process Automation; 43.742 visualizzazioni pubbliche rilevate il 27 ottobre 2026. Pubblicazione del video: 10 maggio 2016.
